Инлајн стреч машина за палети SMARTWRAP S3

Инлајн стреч машина за палети SMARTWRAP S3

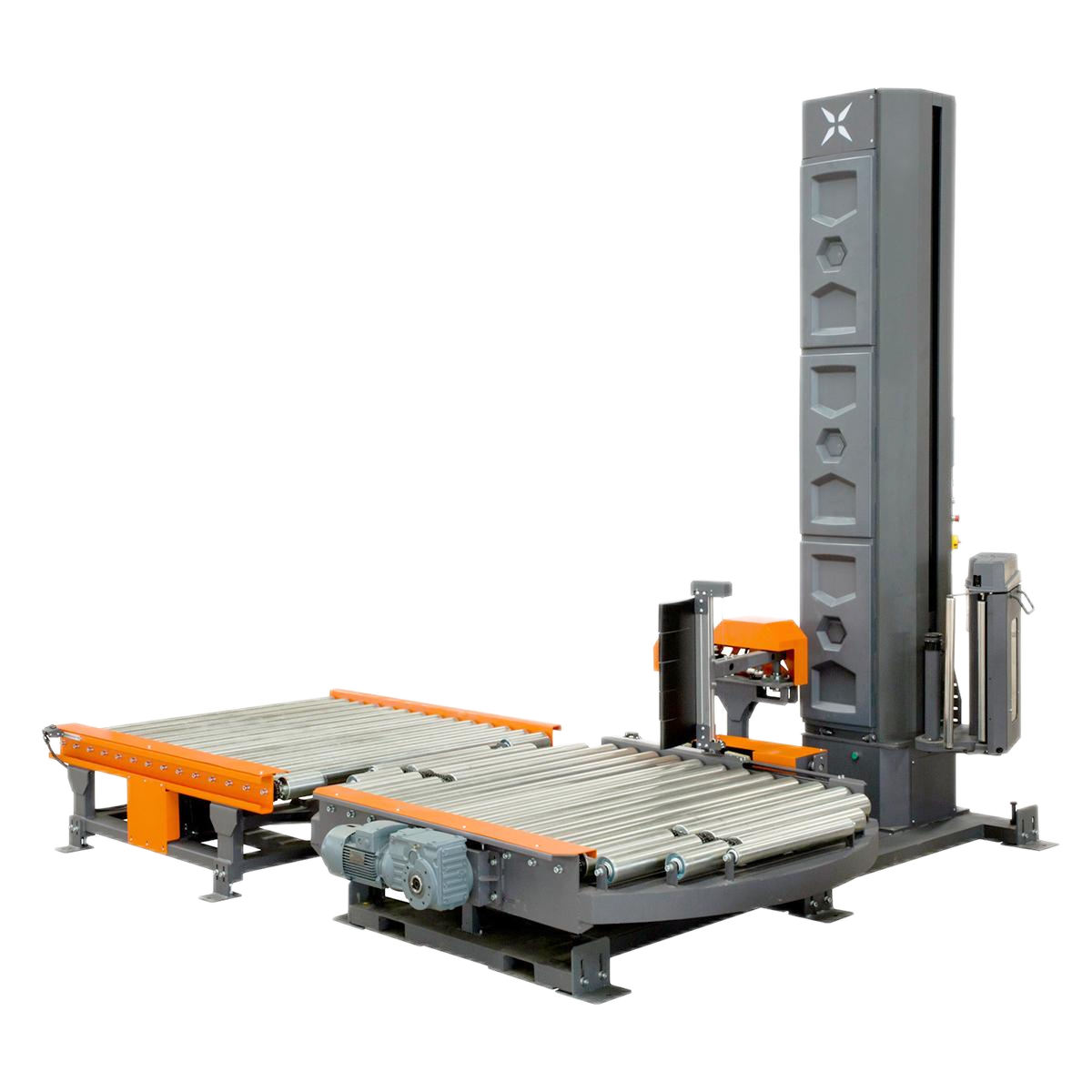

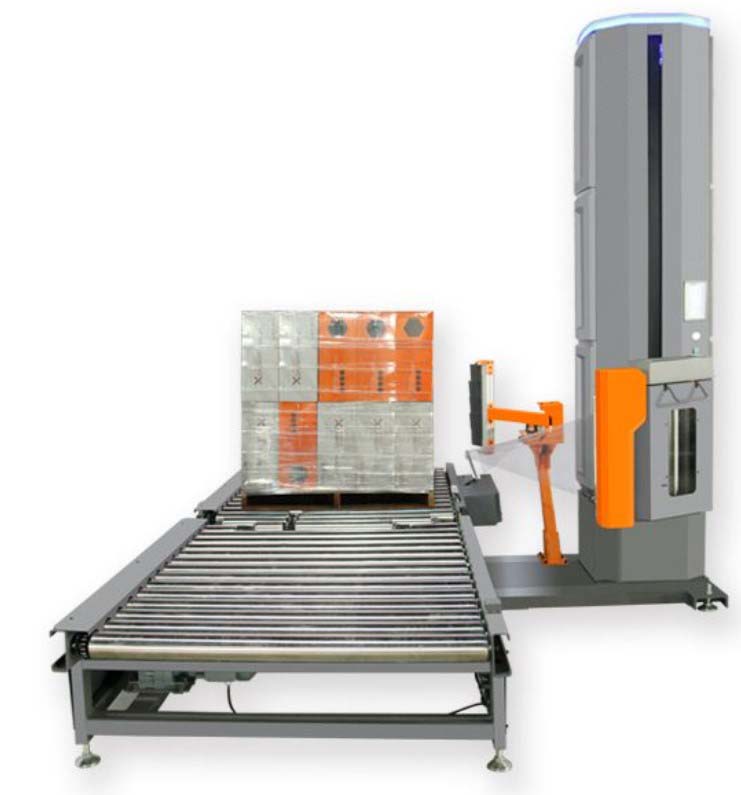

SMARTWRAP S3 е инлајн стреч машина за палети: стои во линија со ролков транспортер, палетата сама влегува, машината ја обвиткува, а палетата излегува по транспортерот. Не е потребно рачно внесување на палетата, прицврстување или сечење на фолијата, машината самостојно ја прицврстува, сече и заварува фолијата.

Прифаќа палети до 3000 kg со дијагонала на товарот од 1753 mm на ротирачка маса од 2000 mm чија висина се прилагодува преку 550 mm, за да се усогласи со висината на транспортерот во кој е вградена.

Машината обвиткува 30 до 40 палети на час до висина од 3200 mm. Ротирачката маса работи со 0–15 вртежи во минута, а моторното подавање на фолијата ја растегнува фолијата 300 % со постојана сила, така што секоја палета добива исто обвиткување.

Системот за фолија во јаже ја собира фолијата во јаже на дното од товарот, што ги врзува производите за палетата. Машината е изградена на лежиште со двојни најлонски тркала од не’рѓосувачки челик 201, управувана е со SIEMENS PLC со 7-инчен тач екран и тежи 980 kg.

Примени и интеграција на SMARTWRAP S3

SMARTWRAP S3 се користи во дистрибутивни центри, производствени погони и логистички хабови каде што е потребен голем проток и конзистентно обезбедување на палетите. Погодна е за операции со брзопотрошувачка стока, храна и пијалаци, градежни материјали, хемикалии, хартија и потрошувачки производи. Машината е наменета за интеграција во автоматизирани линии со ролкови транспортери, каде што прима палети директно од претходни процеси како палетизирање или собирање нарачки, ги обвиткува и ги испраќа понатаму за складирање или испорака.

Типични товари се картонски кутии, вреќи, буриња, пакети со термосвивачка фолија и неправилно обликувани производи наредени на палети. Системот за фолија во јаже е особено корисен за товари кои може да се поместат или превртат при транспорт, бидејќи ги врзува производите за основата на палетата. SMARTWRAP S3 може да ја замени рачната обвивка во линии каде што се бара брзина, конзистентност и безбедност на операторите.

Технички спецификации

SMARTWRAP S3 машина за обвивање на видео

▶

Што прави машината за обвивање за Вашата испорака

• Палетата доаѓа и си заминува самостојно. Вградена во ролков транспортер, машината работи без оператор: влегува, се обвива, излегува.
• Фолијата ја ракува машината. Ја стега фолијата на почетокот, ја сече на крајот и го заварува крајот со топлина. Никој не допира до товарот.
• 3000 kg и до 3200 mm. Тешки палети и високи товари минуваат низ истата машина, на ротирачка маса од 2000 mm.
• 300 % претегнување со постојана сила. Еден метар фолија станува три, а затегнувањето останува исто од првото до последното обвиткување.

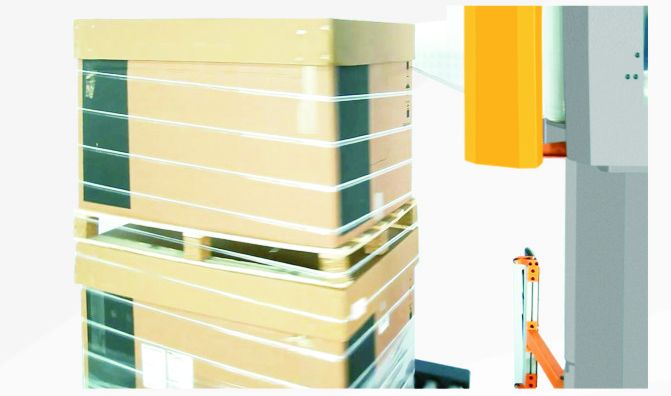

• Ја врзува стоката за палетата со јаже. Системот со јаже од фолија ги држи стоката и палетата заедно, што ја обезбедува стабилноста на товарот при транспорт.
• Делови кои се сервисираат, не се заменуваат. SIEMENS контрола, SICK сензор, OMRON релеа, лежиште за вртење и ролки од не’рѓосувачки челик.

Фолија, ротирачка маса и контроли

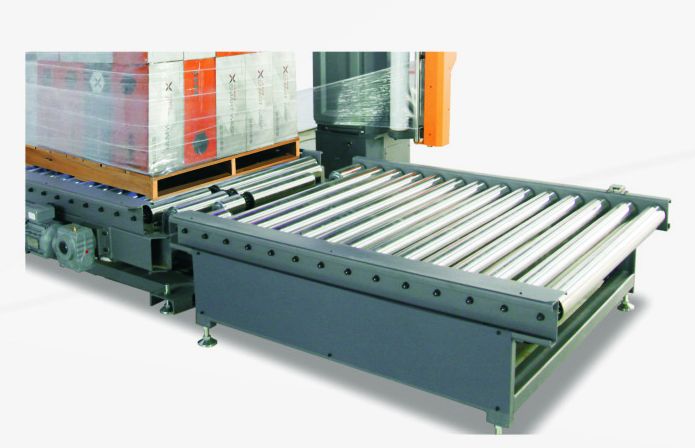

• Инлајн машина: палетата пристигнува и заминува на ролков транспортер
• Автоматско стегање, сечење и заварување на фолијата
• Максимално оптоварување 3000 kg, дијагонала на товарот 1753 mm
• Ротирачка маса 2000 mm, 0–15 врт./мин., висина прилагодлива над 550 mm
• Висина на обвиткување до 3200 mm
• 30–40 палети на час
• Моторно подавање на фолија со 300 % претегнување и постојана сила на фолијата
• Систем со јаже од фолија
• Стреч фолија широка 500 mm, ролна до 250 mm во дијаметар

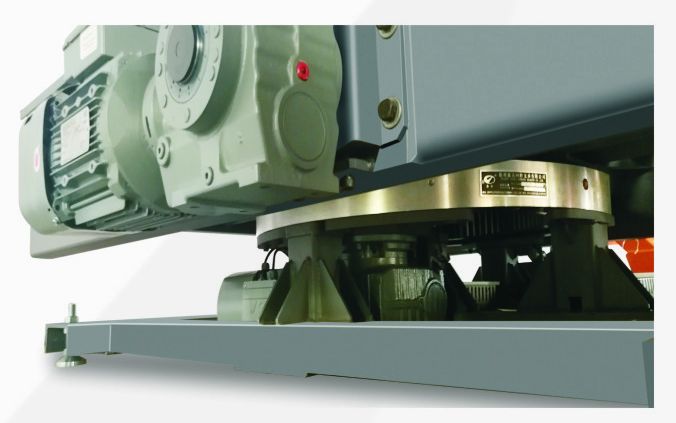

• Ротирачка маса со лежиште и двојни најлонски ролки, не’рѓосувачки челик 201, 89 mm

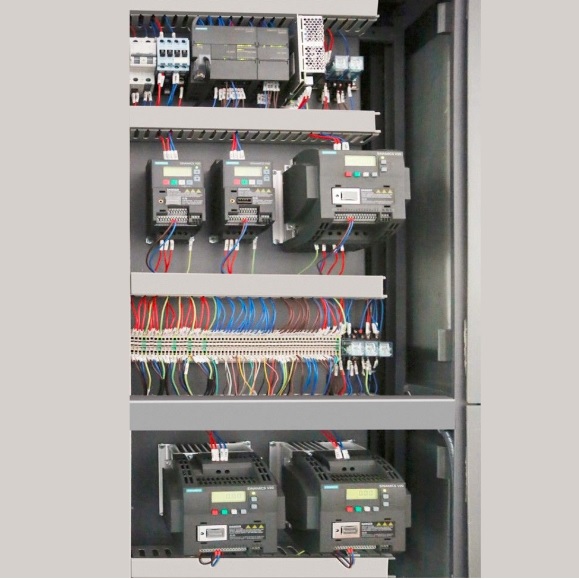

• SIEMENS PLC и 7-инчен тач екран, SICK сензор, X-Line инвертер
• Сигурносен појас во колоната, конструкција од ласерски сечен челик и ABS
• 380 V / 220 V, 50 Hz; вага по барање

Како работи SMARTWRAP S3 во линија

1. Ставете ја ролната стреч фолија, широка 500 mm, на носачот и провлечете ја низ ролерите за претегнување.

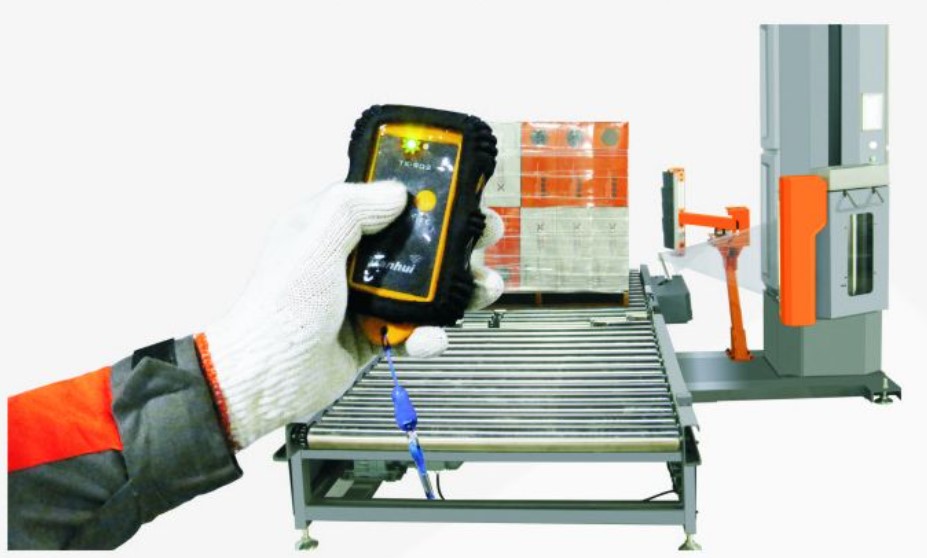

2. Поставете ја програмата на тач екранот: број на обвивки долу, во средина и горе, брзина на ротирачката маса и сила на фолијата.
3. Ролковиот транспортер ја носи палетата на ротирачката маса и машината автоматски започнува.
4. Машината ја стега фолијата, го обвиткува товарот оддолу нагоре и назад, прави јаже од фолија долу, потоа ја сече и заварува фолијата.
5. Палетата заминува на транспортерот, а следната пристигнува.

Поставки и одржување

• Програма. Обвивки долу, во средина и горе, брзина на ротирачката маса и сила на фолијата се поставуваат на SIEMENS тач екранот и се чуваат за секој тип на товар.
• Сила на фолијата. Подавањето одржува постојана сила, која се прилагодува според товарот: цврсто за стабилна палета, поблаго за лесна или нерамномерна.
• Фолија. Стреч фолија широка 500 mm, ролни до 250 mm во дијаметар; машината ја растегнува до 300 %.
• Висина на ротирачка маса. Прилагодлива над 550 mm, така што машината може да се намести на висината на ролковиот транспортер во кој е вградена.
• Одржување. Исклучете ја машината пред било каква интервенција. Одржувајте ги ролерите и единицата за сечење и заварување чисти од фолија, и проверувајте го лежајот за вртење, погонскиот ремен и сигурносниот појас во столбот.

Задачи и проверки на процесот за SMARTWRAP S3

Пред почеток на смена, проверете дали колицата за фолија, ролерите и единицата за сечење/заварување се чисти од остатоци од фолија и нечистотии. Прегледајте го ролковиот транспортер за порамнетост и осигурете се дека сигурносниот појас во столбот е цел. За време на работа, внимавајте на појава на кинење на фолијата, нерамномерно обвиткување или палети кои не се центрирани на ротирачката маса.

Пред да нарачате машина за обвиткување

Цената е прикажана на оваа страница. Инлајн машината секогаш е дел од линија, па неколку детали го одредуваат начинот на вградување: проверете ги пред да побарате понуда или испратете ни ги, па ќе ги разгледаме заедно со Вас.

• Линија. Машината се вградува во ролков транспортер; наведете ја висината на транспортерот и од која страна доаѓаат палетите.
• Палета. До 3000 kg, дијагонала на товарот до 1753 mm, на ротирачка маса од 2000 mm.
• Висина на товар. До 3200 mm.
• Капацитет. 30 до 40 палети на час.
• Простор и испорака. Машината има димензии 2000 × 1800 × 3700 mm и тежи 980 kg; по барање може да се вгради вага.

Избор и инсталација на SMARTWRAP S3

Пред да го изберете SMARTWRAP S3, потврдете дека димензиите, тежината и висината на палетите во Вашето производство одговараат на спецификациите на машината. Проверете го расположливиот простор за инсталација, вклучително и пристапот за замена на ролни со фолија и одржување. Висината на транспортерот мора да одговара на прилагодливиот опсег на ротирачката маса, а насоката на движење на палетите треба да се наведе за правилна интеграција.

Чести грешки се користење на ролни со фолија надвор од дозволената ширина или дијаметар, поставување на сила на фолијата премногу високо за лесни или нестабилни товари, или непочитување на чистотата на транспортерот и ротирачката маса. За да избегнете застои, осигурете се дека машината е инсталирана во простор со стабилно електрично напојување.

При планирање на линијата, земете го предвид редоследот на опремата пред и по машината, како што се палетизатори, машини за етикетирање или стреч худери, за да обезбедите непречен проток на палети.
