Машина за пакување палети со ротирачка рака SMARTWRAP-RA1000, висина на обвиткување 200 см

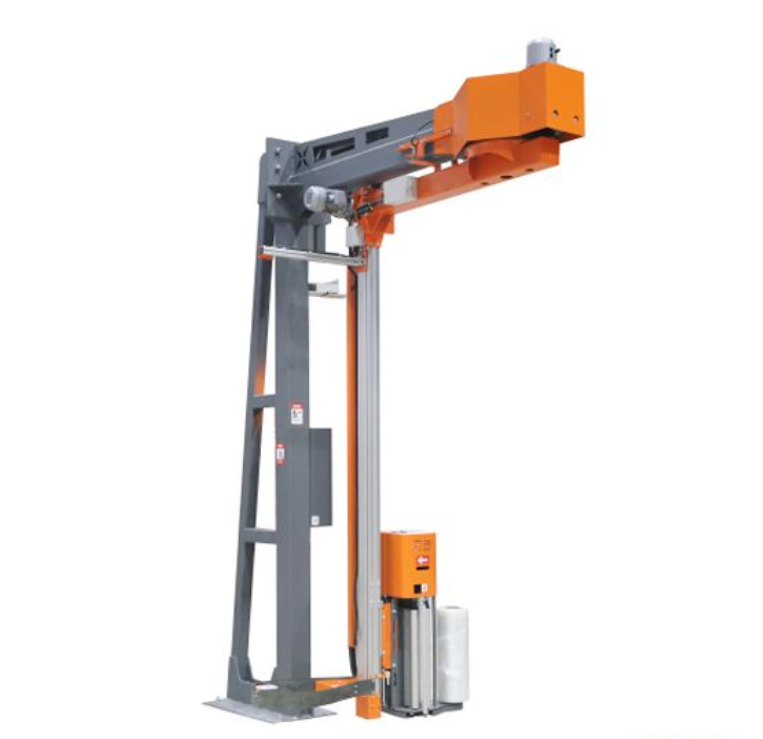

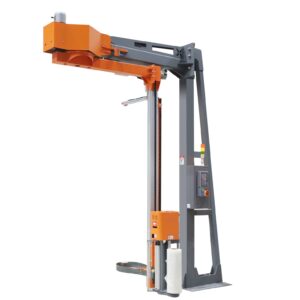

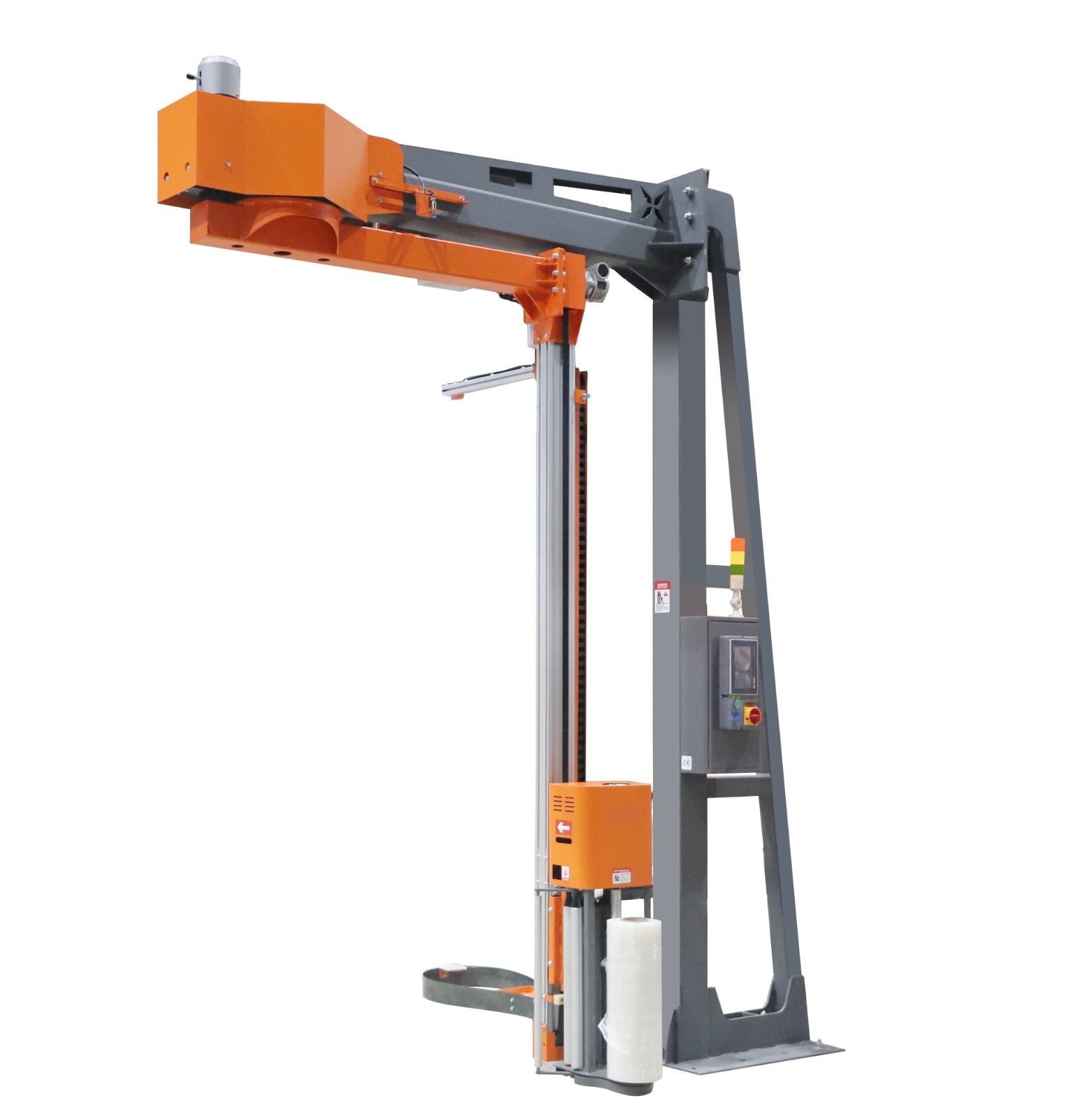

Машина за палетирање со ротирачка рака SMARTWRAP RA1000

RA1000 е машина за палетирање со ротирачка рака: палетата стои мирно на подот, а раката го движи носачот на фолија околу неа. Ова е соодветно за високи, тешки или нестабилни товари кои не треба да се вртат.

Обвиткува палети до 1,2 × 1,2 м и до 2000 mm висина, со предзатегнување на фолијата од 250 %. Раката се врти со 3–12 вртежи во минута, прилагодливо.

Фото сензор ја детектира горната страна на товарот; носачот ја обвиткува основата, се крева, ја обвиткува горната страна и се спушта повторно. Фолијата се започнува и сече рачно.

Се управува преку PCB плоча со X-Line touch screen и работи на 220 V, 50/60 Hz. Димензиите на машината се 2,68 × 1,1 × 3,1 м, тежина 600 kg.

Технички спецификации

Што прави машината со ротирачка рака

• Товарот мирува. Раката се врти, а не палетата, па високите и нестабилни товари не се тресат.
• Без ротирачка маса, без рампа. Палетар или вилушкар ја поставува палетата директно на подот под раката.
• Помалку фолија. 250 % претходно истегнување овозможува фолијата да трае подолго на секоја палета.
• Самостојно ја наоѓа висината. Фото сензор ја детектира горната страна на товарот.

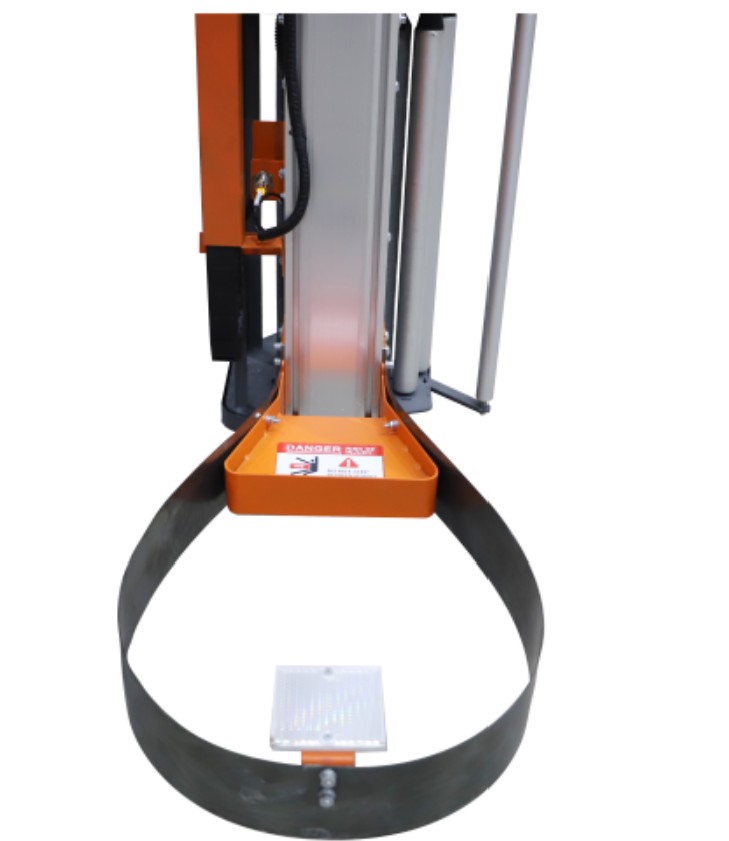

• Безбедна за работа. Итно стоп копче и заштитен браник под носачот на фолијата.
• 25–30 палети на час. Во зависност од товарот и програмата за обвиткување.

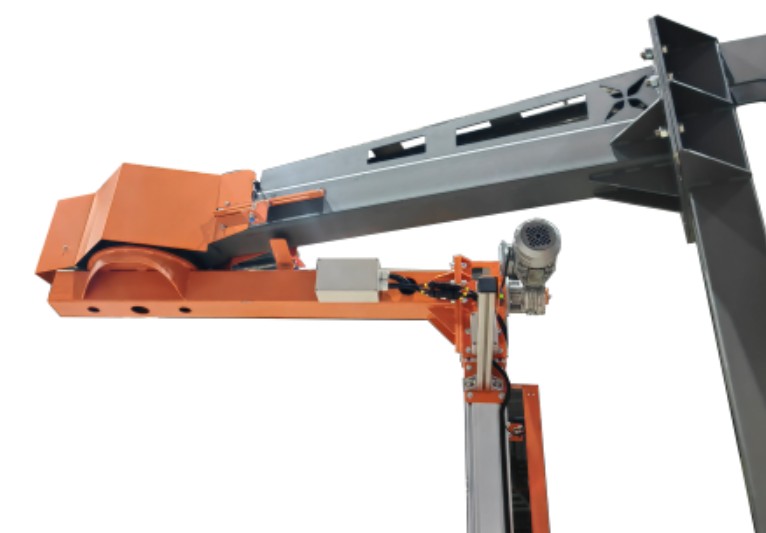

Рака, носач на фолија и контроли

• Машина со ротирачка рака за палети, палетата стои на подот
• Палета до 1,2 × 1,2 m, висина на обвиткување до 2000 mm
• Претходно истегнување 250 %, фолија широка 500 mm, ролна до 250 mm
• Брзина на раката 3–12 врт./мин., прилагодлива
• До 25–30 палети на час
• Фото сензор за висината на товарот, прилагодлива сила на обвиткување

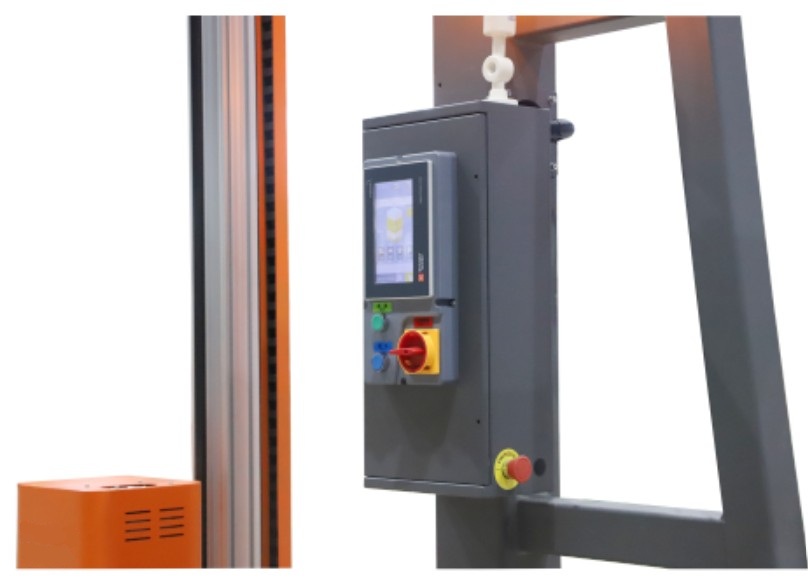

• PCB контрола, X-Line екран на допир
• Погон на раката со лежиште за вртење, погон на носачот со ремен
• Сензори SICK, Autonics и OMRON, прекинувачи Schneider
• 220 V, 50/60 Hz; машина 2,68 × 1,1 × 3,1 m, 600 kg

Како се користи RA1000

1. Ставете ја ролната со фолија на носачот и провлечете ја фолијата според цртежот на носачот, лепливата страна кон товарот.
2. Поставете ја палетата на подот под раката со палетар или вилушкар и напуштете ја областа.
3. Заврзете го крајот на фолијата за палетата.
4. Изберете програма на touch screen и стартувајте: раката се врти, а носачот обвиткува нагоре и надолу.
5. Кога раката ќе застане во почетната позиција, пресечете ја фолијата рачно и извадете ја палетата.

Поставки и одржување

• Сила на обвиткување. Се прилагодува на touch screen: посилно за тешки товари, послабо за лесни кутии.
• Вртења на дното и врвот. Се поставуваат на touch screen, за основата и врвот на палетата да се врзат за товарот.
• Безбедност. Проверувајте го секојдневно итниот стоп и заштитниот браник од судир; никој да не стои под раката.
• Чистење. Со сува крпа или неутрален детергент, никогаш со растворувачи или бензин.
• Ролки на носачот. Ако фолијата се лизга, исчистете ги ролките со алкохол.
• Подмачкување и проверки. Подмачкувајте ги синџирите и лежиштата; проверувајте го ременот во столбот и лежиштето за вртење на раката, според распоредот во упатството.

Избор и инсталација на ротирачка рака SMARTWRAP RA1000 за обвиткување

Проверете дали просторот над машината е слободен од пречки и дали подот е рамен и може да ја издржи тежината на машината.

За да избегнете застој, одржувајте ги сите сензори чисти од прашина и остатоци. За интеграција во линија за пакување, испланирајте го текот на работа така што палетите ќе се внесуваат и изнесуваат без да се преминува патеката на раката.

Пред нарачка

Цената е прикажана на оваа страница. Неколку детали одредуваат дали машината одговара за Вашите палети: проверете ги пред да нарачате или испратете ни ги, па ќе ги разгледаме заедно со Вас.

• Вашите палети. До 1,2 × 1,2 m и 2000 mm високи.
• Фолија. Стреч фолија широка 500 mm, на ролни со дијаметар до 250 mm.
• Простор. 2,68 × 1,1 m подна површина и 3,1 m висина, плус патеката на раката околу палетата.
• Напојување. 220 V, 50/60 Hz.
• Тежина. Машината тежи 600 kg.
