Машина за формирање картонски кутии AUTOBOX10 – 10-15 кутии/мин

AUTOBOX10 автоматска машина за формирање кутии

AUTOBOX10 е автоматска машина за формирање кутии: зема рамен картон од магацинот, го отвора, ги преклопува долните клапни, го лепи дното и ја испраќа отворената кутија по транспортните ленти: 10–15 кутии во минута.

Работи со кутии од 200 × 200 × 150 mm до 500 × 400 × 350 mm (должина × ширина × висина), со должина + ширина под 900 mm и половина ширина + висина под 550 mm.

Дното се затвора со 50 или 60 mm леплива лента (75 mm по барање). Серво мотор ја поставува ширината на кутијата; до десет ширини на кутии се складирани, па при промена се избира бројот на екранот на допир и се подесуваат водилките, лентите и вакуум чашките.

Машината работи на 220 V, 50 Hz, еднофазно, со европски приклучок, и бара компримиран воздух околу 0,5 MPa. Отворените кутии излегуваат на висина на маса од 650 mm.

Индустрии и примена: AUTOBOX10 автоматска машина за формирање кутии

AUTOBOX10 се користи во прехранбена и пијалочна индустрија, фармација, електроника, широка потрошувачка и агро пакување. Погодна е за производни линии каде е потребно редовно и големо количество формирање кутии. Типични примени се пакување шишиња или конзервирани производи, електроника во кутии, преработена храна, производи за лична нега и производи за малопродажба подготвени за полица. Машината најчесто се поставува на почетокот на линијата за пакување, снабдувајќи ги станиците за полнење или вчитување со отворени, залепени кутии.

Работи со стандардни кутии со клапни од брановиден картон, во наведениот опсег на димензии. Кутии со необични клапни, многу мала цврстина или неправилни отвори може да бараат тестирање пред употреба.

Технички спецификации

Машина за формирање кутии AUTOBOX10 на видео

▶

Што прави машината за формирање кутии за Вашата линија за пакување

• 10–15 кутии во минута. Кутијата се зема, отвора, витка, лепи со лента и излегува без оператор, потребно е само полнење на магацинот со рамни кутии.
• Дното се лепи со лента во истата операција. Предната, задната и страничните клапни се виткаат по редослед, а дното се лепи со лента, така што кутијата излегува подготвена за полнење.
• Десет ширини на кутии се меморирани. Серво моторот ја подесува ширината според бројот на кутија избран на тачскринот.
• Бројач со автоматско запирање. Подесете колку кутии Ви се потребни, машината запира на таа бројка.
• Рачен чекор по чекор режим. За подесување и дијагностика, секој чекор може да се изврши поединечно преку тачскринот.
• Еднофазно напојување. 220 V со европски приклучок, плус приклучок за компримиран воздух.

Задачи на операторот и интеграција во линија: Автоматска машина за формирање кутии AUTOBOX10

Главните задачи на операторот се полнење на магацинот со рамни кутии, избор на соодветниот број на кутија на тачскринот и следење на состојбата на лентата и воздухот. При промена на формат, операторот ги прилагодува водилките, ремените и вакуум чашките според новата големина на кутијата, според меморираните подесувања. Отворените кутии излегуваат на фиксна висина на масата, па ролковиот транспортер треба да се прилагоди на таа висина.

Опсег на кутии, лепење со лента и контроли

• Автоматско формирање на кутии и лепење на дното, 10–15 кутии во минута
• Должина на кутија 200–500 mm, ширина 200–400 mm, висина 150–350 mm
• Ограничувања: должина + ширина под 900 mm, половина од ширината + висина под 550 mm
• Лента 50 или 60 mm (75 mm по барање)
• Вакуум чашки ја земаат рамната кутија од магацинот
• Серво подесување на ширина, до 10 ширини на кутии во меморија

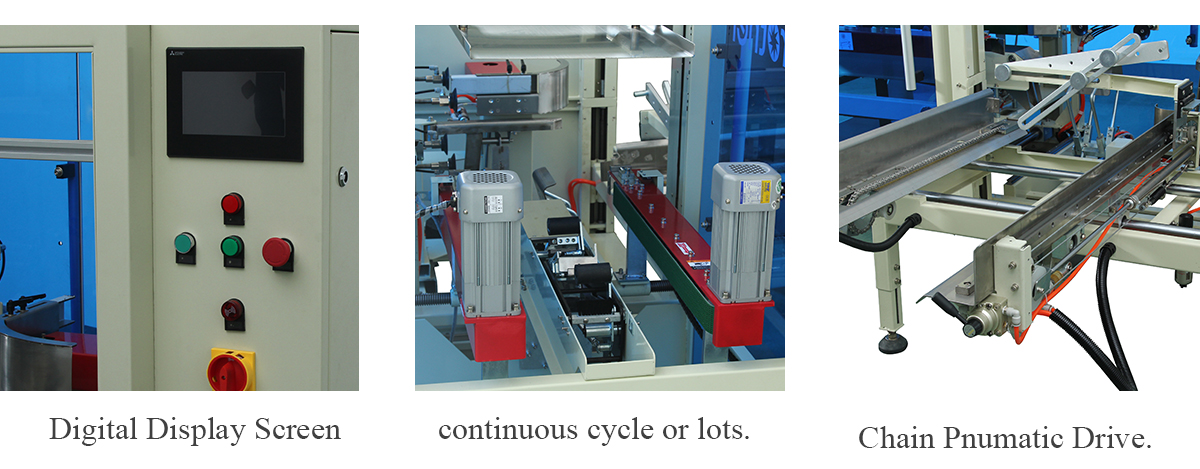

• Тач екран: автоматски, рачен чекор-режим, поединечна кутија, броач
• Излез преку транспортни ленти, висина на маса 650 mm
• Компримиран воздух околу 0,5 MPa
• 220 V, 50 Hz, еднофазно, европски приклучок

Како се користи машината за формирање кутии AUTOBOX10

1. Поврзете струја и компримиран воздух и подесете го главниот регулатор на воздух на околу 0,5 MPa.
2. Вклучете го главниот прекинувач и извршете враќање на серво на почетна позиција и ресетирање на цилиндрите преку тач екранот додека не светнат двете светла за почетна позиција.
3. Изберете број на кутија на тач екранот и подесете ги водилките, лентите и вакуум чашките според кутијата.
4. Наполнете го магацинот со рамни кутии и внесете го бројот на потребни кутии.
5. Притиснете Автоматски: машината ги зема, отвора, витка, лепи и издава кутиите додека не се достигне броачот.

Подесувања и одржување

• Ширина на кутија. Се меморира за до десет броеви на кутии; серво се поместува на ширината на избраниот број.
• Водилки и ленти. Шините на магацинот, ширината на лентата, плочата за притисок и вакуум чашките се подесуваат рачно според димензиите на кутијата, по редоследот во упатството.
• Воздух. Главниот регулатор се подесува на околу 0,5 MPa; со премалку или премногу воздух кутијата не се формира чисто. Вентилите за брзина на цилиндрите се за обучен персонал.
• Пред стартување. Автоматската работа започнува само кога серво и цилиндрите се на почетна позиција.
• Безбедност. Исклучете ја струјата и одвојте го воздухот пред било каква интервенција на механиката.

Избор и работа со AUTOBOX10: што да проверите и чести проблеми

Пред да ја изберете AUTOBOX10, потврдете дека сите димензии на кутии што ги користите во Вашата линија се во наведениот опсег и ограничувања. Проверете го материјалот на кутијата за цврстина и површинска обработка, бидејќи многу меки или лизгави кутии може да влијаат на вакуумот и формирањето. Осигурете се дека достапниот компримиран воздух е стабилен и чист, бидејќи флуктуациите во притисокот може да предизвикаат нецелосно формирање или лепење.

Чести грешки се поставување на погрешен број на кутии, неправилно порамнување на водилките или ремените, или работа со малку лента. Ова може да предизвика заглавувања, лошо формирани кутии или пропуштено лепење со лента. За да избегнете застој, следете ја постапката за подесување во упатството и не менувајте пневматски поставки доколку не сте обучени.

За интеграција во постоечка линија, оставете простор за пристап на операторот до магацинот и контролите. Планирајте редовно чистење и инспекција на подвижните делови.

Пред да нарачате машина за формирање кутии

Цената е прикажана на оваа страница. Неколку детали одредуваат дали машината одговара за Вашата линија: проверете ги пред нарачка или испратете ни ги, па ќе ги разгледаме заедно со Вас.

• Димензии на кутии. Должина 200–500 mm, ширина 200–400 mm, висина 150–350 mm, во рамките на горенаведените граници.
• Лента. 50 или 60 mm, 75 mm по барање.
• Инсталации. 220 V, 50 Hz, еднофазно, и компримиран воздух околу 0,5 MPa.
• Простор. Машината има димензии 2020 × 2080 × 1396 mm, кутиите излегуваат на 650 mm.
• Испорака. Во сандак од 245 × 126 × 160 cm, бруто 550 kg, машината тежи 530 kg.
